模具圖面常見符號的含義：

M,MC ―― 銑

SP ―――― 基準(zhǔn)點

H ―――  熱處理

TYP ―――― 典型尺寸

ELE ――  鍍鉻

RP ――――  圓弧點

DYE ――  染黑

CEN,CL ―― 中心線

G ―――  磨

TAN ―――― 切點

PG ――― 光學(xué)曲線磨

THR ―――― 穿孔

JG ――― 坐標(biāo)磨

BOTT ―――  底面

W/C,W ――線割

TOP ―――― 頂面

E,EDM―― 放電

SYM ―――― 對稱

L ―――― 車

T ――――― 厚度

INT ――― 交點

CB ――――  沉孔

C ―――― 倒角

CLEAR ――― 間隙

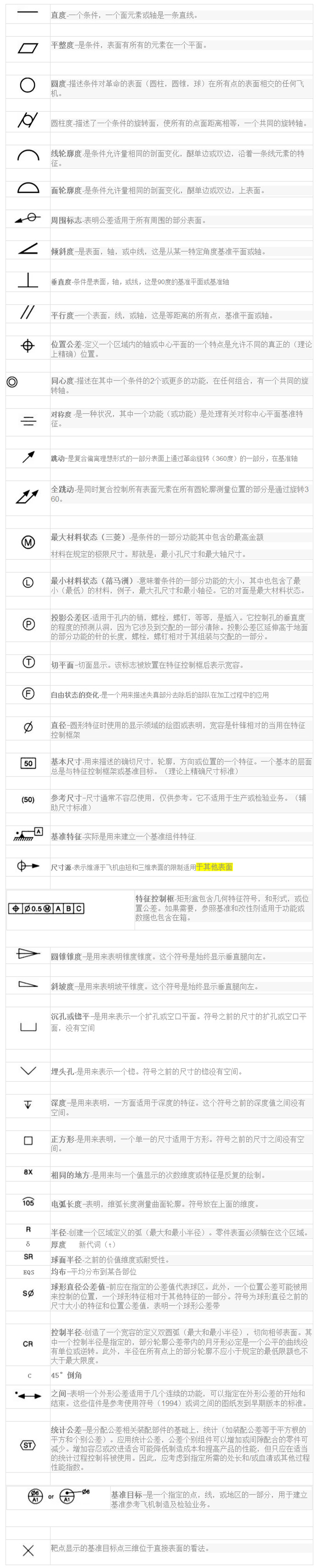

機械制圖中常見的符號及意義：
